GSM-модуль Doorhan 3.0 — блок управления для дистанционного открытия ворот, шлагбаумов и другого электрооборудования с помощью обычного звонка с мобильного телефона. Модуль принимает входящий звонок, сверяет номер со списком в памяти и подаёт управляющий сигнал на привод — без установления соединения и без расхода средств на звонки. В памяти хранится до 3 500 номеров. Корпус с защитой IP65 позволяет устанавливать модуль на улице. Питание 12/24 В AC/DC, рабочая температура от −40 до +55 °С.

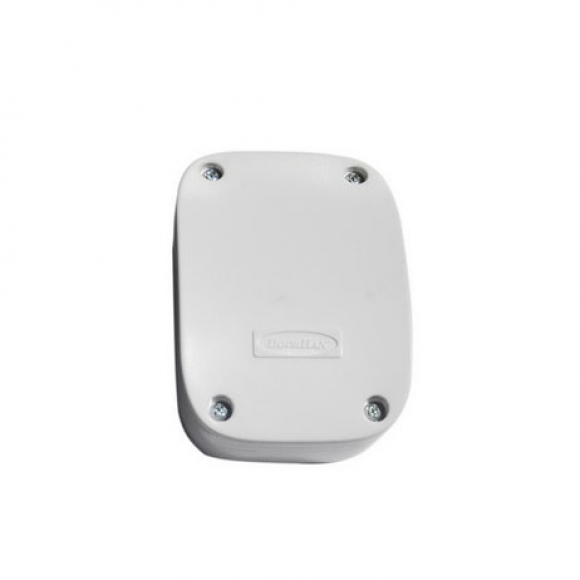

Компактный корпус 63×90×25 мм из ударопрочного пластика серого цвета. Внутри — микроконтроллер и GSM-модем. На плате три светодиода: Pwr (питание), Sts (статус модема), Sgnl (уровень сигнала). Слот для SIM-карты и micro-USB разъём для подключения к ПК.

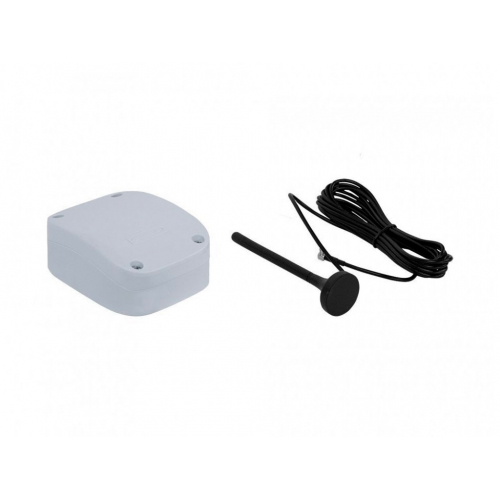

Антенна на магнитном основании с кабелем для вынесения за пределы металлического корпуса шкафа управления. Обеспечивает стабильный приём в условиях экранирования. Подключается к разъёму на корпусе модуля.
Кабель micro-USB для подключения модуля к компьютеру. Программа GSMSoft (Windows) позволяет считывать и записывать список номеров, настраивать время включения реле, пароль и параметры работы. Поддерживает импорт/экспорт номеров из Excel.
| Светодиод | Описание |
|---|---|
| Pwr | Горит непрерывно — питание подано, микроконтроллер работает |
| Sts | Мигает 1 раз в секунду — модем регистрируется в сети. Мигает 1 раз в 3 секунды — модем зарегистрирован, готов к работе |
| Sgnl | Красный — сигнал неудовлетворительный Жёлтый — сигнал удовлетворительный Зелёный — сигнал хороший Не светится — сигнала нет |
| Действие | Команда и пример |
|---|---|
| Добавить номер(а) в первую свободную ячейку | ADD,1234,+7ХХХХХХХХХХ 1234 — пароль; далее — добавляемые номера через запятую |
| Записать номер в конкретную ячейку | SAV,1234,10=+7ХХХХХХХХХХ 10 — номер ячейки; можно указать несколько через запятую |
| Удалить номер(а) из списка | DEL,1234,+7ХХХХХХХХХХ Дублирующиеся номера удаляются автоматически |
| Удалить все номера | DEL,1234,ALL |
| Изменить пароль | PAS,1234,1111 1234 — старый пароль; 1111 — новый (4 цифры) |
| Изменить время включения реле | TIM,1234,5 5 — время в секундах (макс. 65 000; 0 = режим ВКЛ/ВЫКЛ) |
| Срабатывание на 2-ом гудке (защита от автодозвона оператора) | SEC,1234,Y — включить SEC,1234,N — выключить |
| Подтверждение SMS-команды ответным сообщением | SMA,1234,Y — включить (ответ «SMS ACCEPTED OK!») SMA,1234,N — выключить |
| Производитель | Doorhan |
| Модель | GSM-модуль 3.0 |
| Количество номеров в памяти | 3 500 |
| Напряжение питания | 12/24 В AC/DC |
| Потребляемая мощность | не более 2 Вт |
| Рабочие диапазоны GSM/GPRS | 850 / 900 / 1800 / 1900 МГц |
| Вид связи | Только 2G |
| Тип контактов реле | NO / NC |
| Макс. нагрузка реле NO | 7 А при ~250 В |
| Макс. нагрузка реле NC | 5 А при ~250 В |
| Температура эксплуатации | −40...+55 °С |
| Степень защиты корпуса | IP65 |
| Габариты | 63×90×25 мм |
| Интерфейс настройки | USB (micro-USB) + SMS-команды |
| Пароль по умолчанию | 1234 |
| Время включения реле по умолчанию | 1 секунда |

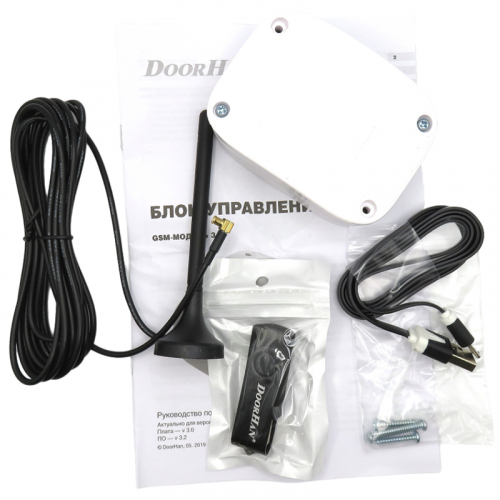

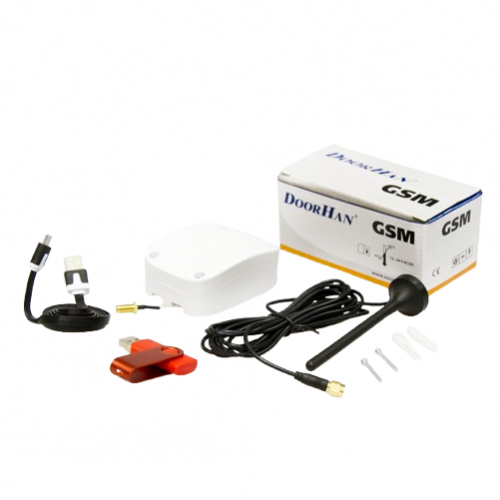

| Комплектация | Модуль, выносная антенна, кабель USB, ПО GSMSoft, инструкция |
| Характеристики | |
| Серия | DoorHan |
| Способ управления | SMS |
| Память номеров | 3500 |
| Страна производства: | Россия |
| Интерфейс | USB |
| Потребляемая мощность | 2 Вт |
| Степень защиты (IP) | IP65 |
